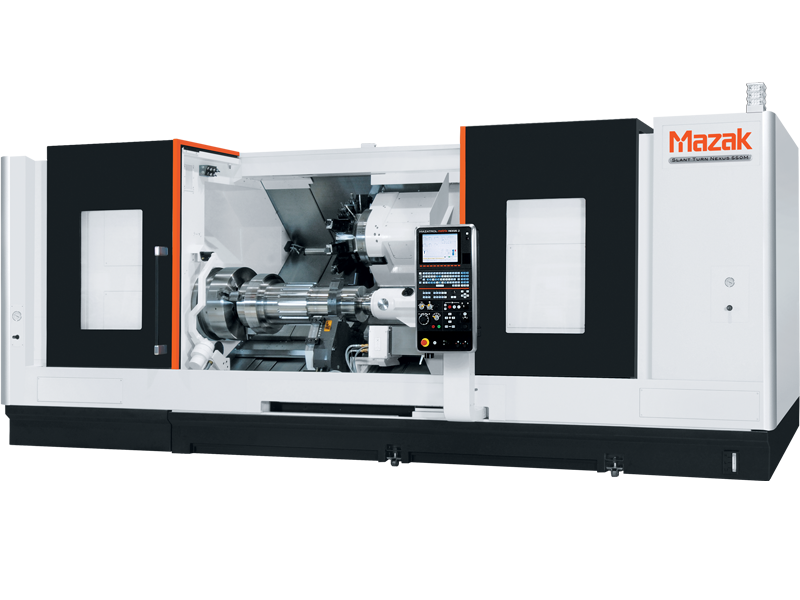

SLANT TURN NEXUS 550

MACHINE DESCRIPTION:

The SLANT TURN NEXUS 550 CNC Turning Center is a powerful, high torque, heavy-duty, big bore Turning Center for large part turning applications such as oil field pipe /casings, pipeline control valves, turbine, components, and aircraft engine parts.

The machine offers maximum machining lengths up to 160", and depending on chuck size, maximum machining diameters to 36", for long, large-diameter parts.

MACHINE CHARACTERISTICS:

  • High torque, High horsepower geared headstocks for heavy-duty cutting
  • Various big bore spindles available, with front and rear chuck options
  • 12-position Non lift drum turrets for rapid tool indexing
  • NC servo-driven tailstocks
  • Mazak MX Hybrid Roller Guide System
  • MATRIX NEXUS 2 CNC control

机床参数

zoom
Specification 中心距 -1000U in 中心距 -2000U in 中心距 -3000U in 中心距 -4000U in
加工能力 最大回转直径 1040 mm / 40.94 in 1040 mm / 40.94 in 1040 mm / 40.94 in 1040 mm / 40.94 in
最大加工直径 910 mm / 36.000in 910 mm / 36.000in 910 mm /36.000 in 910 mm /36.000 in
最大加工长度 1016 mm / 40.090in 2009 mm / 79.090in 3144 mm / 123.780in 4033 mm / 158.800in
主轴 卡盘尺寸 21 in 21 in 21 in 21 in
最大转速 1000rpm 1000rpm 1000 rpm 1000 rpm
电机功率 (30 分钟额定) 45 kw /60.0 hp 45 kw /60.0 hp 45 kw /60.0 hp 45 kw /60.0 hp
上刀塔 刀具数量 12 12 12 12
进给轴 行程(X轴) 465 mm / 18.31 in 465 mm / 18.31 in 465 mm /18.31 in 465 mm /18.31 in
行程(Z轴) 1175 mm / 46.12 in 2165 mm / 85.24 in 3300 mm / 129.72in 4190 mm / 164.75in
行程(W轴) 870 mm / 34.25 in 2083 mm / 82.01 in 3218 mm / 126.69in 3890 mm / 153.12in
